什么是PCB分板机?

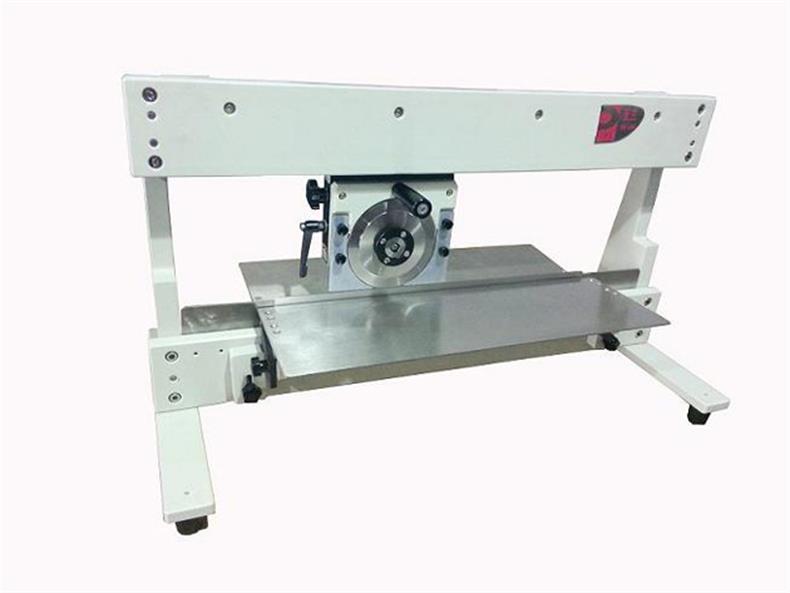

    PCB切板机又叫PCB分板机采用最新走刀式轻量化设计,一次完成微剪切应力切板行程,分板机适用于分切带有V形槽的PCB线路板。 产品不动,下切刀前后移动。剪切应力降至最低,产品潜在质量风险降至最低。刀具采用高速钢精密研磨制成,可重复研磨使用。 将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口,然后手推手柄,下切刀沿线性导轨前后移动,圆形刀被动旋转,从而将V-CUT连板分离。

     pcb切板机:它由组合支架、垫料组合板、框架支撑导向系统、承料架、卸料装置、切刀及其固定装置、上板支柱系统、切料变速装置组成,组合支架上台面呈短形,垫料组合板水平固定在组合支架上,垫料组合板上有对应切刀数量的狭缝,框架支撑导向系统是由若干对固定在组合支架上的导向滑动装置和若干对定位装置构成,导向滑动装置成对固定在组合支架两侧边框上,定位装置亦成对固定在组合支架的两侧边框上,承料架与上述框架支撑导向系统呈滑动方式连接,即框架支撑导向系统中的导向滑动装置只允许承料架沿组合支架纵轴方向移动,而限止其作横向位移,承料架在导向滑动装置上作纵向移动时,定位装置使承料架定位,卸料装置与垫料组合板呈固定连接,卸料装置上有对应于切刀数量的狭缝,上板支柱系统由四个竖直的立柱和一个矩形框架构成,四个立柱的顶部固定在该矩框架的四个角上,四个立柱的底端则与组合支架固定连接,切刀及其固定装置由切刀,切刀固定板、矩形框架构成,若干把切刀排列固定在切刀固定板上、整个切刀固定板又以抽拉方式插入并固定在矩形框架下部两侧的固定槽内,该矩形框架的四角有通孔,上板支柱系统中的四个立柱穿过这些通孔,该矩形框架的几何中心处固定有一个连接块,该连接块将矩形框架与一个垂直丝杆的下端固定连接在一起,该垂直丝杆的上端与切断变速装置变速箱中的蜗轮蜗杆机构相连接,切断变速装置中包括有电机、变速箱、控制开关、撞块、行程开关,电机、变速箱固定在上板支柱系统的矩形框架中央处,撞块固定在切刀固定装置中的矩形框架外侧靠近某一立柱处,而两个行程开关和电源控制开关安装在同一个控制板上,该控制板上下两端分别固定在同一个立柱上,电机通过皮带带动变速箱中的蜗杆及蜗轮转动,从而垂直丝杆带动切刀及其固定装置作上下移动,撞块撞击行程开关,从而使行程开关动作,控制切刀移动的位置,切刀、卸料装置上的狭缝、垫料组合板上的狭缝,这三者在一个垂直面上.

特点:

1、切板过程中PCB不动,圆刀滑移,确保基板电子元件不因移动而损坏

2、圆刀滑移速度可调节

3、因应V槽深深浅及刀具损耗,上圆刀与下直刀之间的距离可准确调整

4、可解决零件跨越V槽来实现分板

5、PCB切板机分切时将切板时所产生的内应力降至最低而避免锡裂

6、分切速度透过旋钮控制,分板行程可自由设定并有LCD显示

7、可依要求加装输送带,提高性能表现

8、三组电眼保护,确保安全生产
